HDF Serisi Disk Filtreler

Otomatik kendi kendini temizleyen disk filtrasyon ekipmanı

Rain Bird disk filtresi, filtre kartuşunun bir poker çipi yığını gibi üst üste istiflenmiş birkaç diskten oluştuğu, süzgeç filtresine benzer bir tür sulama filtresidir.

Filtrasyon elemanı, bir omurga üzerine monte edilmiş, silindirik bir filtre elemanı oluşturan oluklu disklerden oluşur. Su, filtre kapağının alt kısmında bulunan bir yay tarafından birbirine sıkıştırılan diskler arasındaki küçük oluklardan geçer ve pislikler arkada tutulur. Disk filtreleri, temizleme döngüsü sırasında disklerin ayrılabileceği ve dönebileceği şekilde geri yıkanabilir.

Rain Bird Corporation, 50 GPM'den 4000 GPM'ye kadar özel yapılandırılmış disk filtreleri sunar.

Teklifler ve yardım için lütfen şu adrese e-posta gönderin:

2" vanalı ve yüksek yoğunluklu polietilen manifoldlu otomatik kendi kendini temizleyen disk filtrasyon ekipmanı

Hem organik (algler) hem de inorganik maddeler içeren yüzey ve kuyu suları için idealdir: nehirler, rezervuarlar, kanallar, atık su ve hafif kum (<3PPM) ve diğer kirleticileri içeren kuyu suyu

Patentli sistemin sarmal hareketi verimli bir temizlik sağlar

Kimyasallar ve su kaynaklı pas ve korozyona dayanım için tasarlanmış plastiklerden üretilmiştir

Tüm üniteler sevkiyat öncesinde fabrikada test edilmiştir

Disk elemanları, sadece yüzey filtrasyonu değil, derinlemesine filtrasyon sağlar

Üniteye, kolay kurulum için öncesinde HDPE (Yüksek yoğunluklu polietilen) manifold monte edilmiştir

DP, zaman veya manuel geri yıkama işlemi kontrol cihazından başlatılabilir

Plastik geri yıkama vanaları hafiftir ve korozyona dayanıklıdır

Az bakım gerektirir ve güvenilir geri yıkama yapar

Filtrasyon diski çok yönlülüğü (filtrasyon sınıfları kolayca değiştirilebilir)

100, 130, 200 veya 400 mikron disklerle mevcuttur (sipariş sırasında belirtin)

Rain Bird HDF Serisi 1X2 filtre geri yıkaması

FİLTRASYON AŞAMASI: Su disklerin içinden geçerken, siklon etkisi nedeniyle partiküller uzaklaşır ve geri yıkama sıklığını azaltır

GERİ YIKAMA AŞAMASI: Su disklerden geçirilerek, tutulan partiküller dışarı atılır ve ekipmanın geri kalanı hala filtrasyon aşamasındayken kalan tesisatı besleyerek drenaj manifoldundan bunları tahliye eder

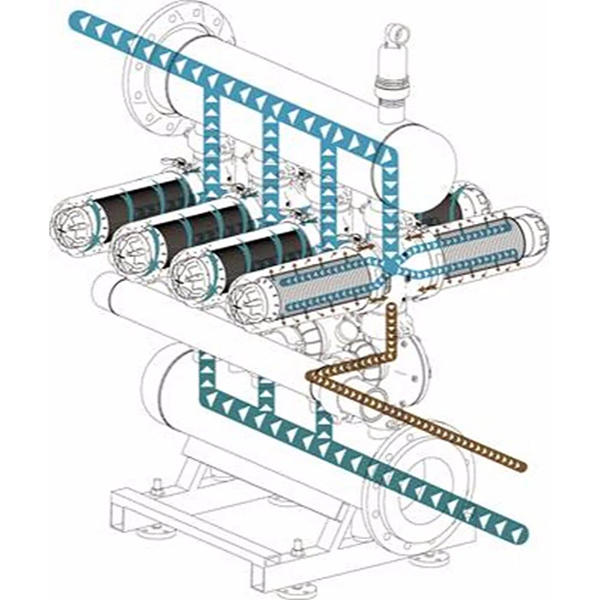

Rain Bird HDF Series-2 sistemleri, her seferinde bir istasyonu geri yıkarken, geri kalan elemanlar filtrelemeyi sürdürür

FİLTRASYON AŞAMASI: Su disklerin içinden geçerken, siklon etkisi nedeniyle partiküller uzaklaşır ve asılı durumda kalır, bu şekilde geri yıkama sıklığı azaltılmış olur

GERİ YIKAMA AŞAMASI: Su disklerden geçirilerek, tutulan partiküller dışarı atılır ve ardından drenaj manifoldundan tahliye edilir. Filtrelerin geri kalanı, filtrelemeyi sürdürür. Diskler yeniden sıkıştırıldığında filtrasyon işlemi yeniden başlar. Geri yıkama işlemi, Rain Bird Kontrol Ünitesi tarafından kontrol edilir

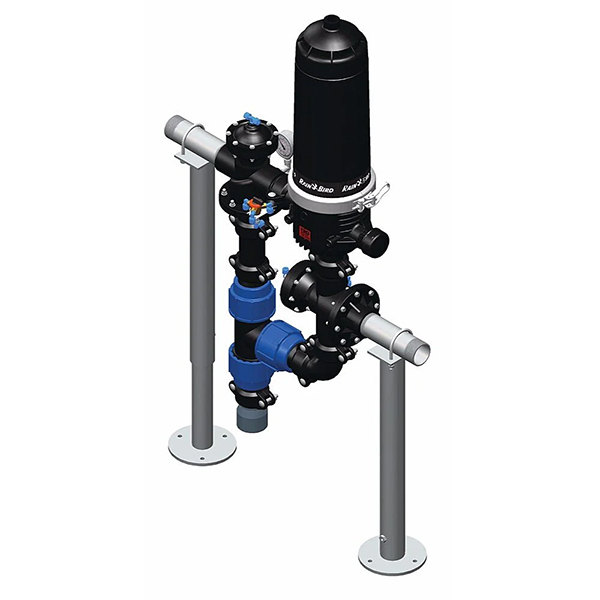

HDF Serisi 1x2 Disk Filtreler

Elektrik olan veya olmayan alanlar için uygundur

Elle temizliğin zahmetli olduğu yerler için idealdir

Kompakt tasarım dar alanlara sığar

Kontrol Ünitesi basınç farkı veya zamana göre çalışır

Düşük akış aralıkları için otomatik kendi kendini temizleyen 2” filtre

Maksimum Akış: 106 gpm (24 m³/sa)

Maksimum filtreleme yüzeyi: (231 inç²/1492 cm²)

Maksimum Basınç: 145 psi (10 bar)

Maksimum sıcaklık: 140°F (60°C)

Standart 100 mikron: İsteğe bağlı 130, 200 veya 400 mikron

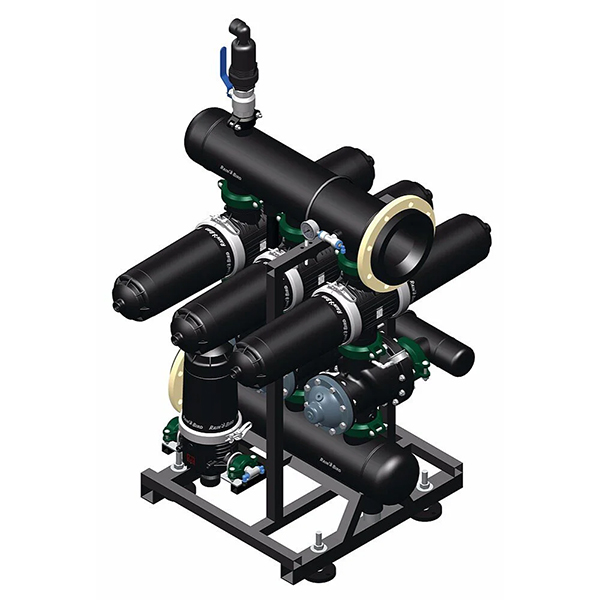

HDF Serisi 2 Disk Filtreler

Hem organik (algler) hem de inorganik maddeler içeren yüzey ve kuyu suları için uygundur: Nehirler, rezervuarlar, kanallar ve atık su

Hafif kum (<3 PPM) ve diğer kirletici maddeleri içeren kuyu suyu

Maksimum akış: 845 gpm (192 m³/sa)

Maksimum filtreleme yüzeyi: (231 inç²/1492 cm²)

Maksimum Basınç: 145 psi (10 bar)

Maksimum sıcaklık: 140°F (60°C)

Standart: 100 mikron. İsteğe bağlı: 20, 50, 130, 200 veya 400 mikron

Kontrol Üniteleri

Rain Bird Filtron 110, zamana veya basınç farkına göre geri yıkama aktivasyonuna olanak sağlar. Kontrol cihazları 12 VDC, 110 VAC ve 220 VAC olarak mevcuttur.
